Impulsprüfstände - Made in Germany
für Schlauchprüfungen nach DIN EN ISO 6803 und 6802
als eigene Maschine oder als Lohnprüfung in unserem Testing Center.

KOMPAKT. KRAFTVOLL. DYNAMISCH.

Drei Baureihen unserer GH 4000-Impulsprüfstände – entwickelt und gefertigt von Gebr. HELD für präzise, reproduzierbare Schlauchprüfungen nach internationalen Normen.

bis zu
2.000 bar

Prüfdruck in der Plus-Variante

bis zu
18 Prüflinge

isobarisch simultan

Made in Germany

Entwicklung und Fertigung am Standort Tuttlingen

Geprüft nach anerkannten Normen: Unsere Prüfstände decken statische Impulsprüfungen nach DIN EN ISO 6803 ebenso ab wie Bewegungsprüfungen nach DIN EN ISO 6802 – optional erweiterbar um die Spitzenwertkurve nach DIN EN ISO 6772.

Basis-Maschine

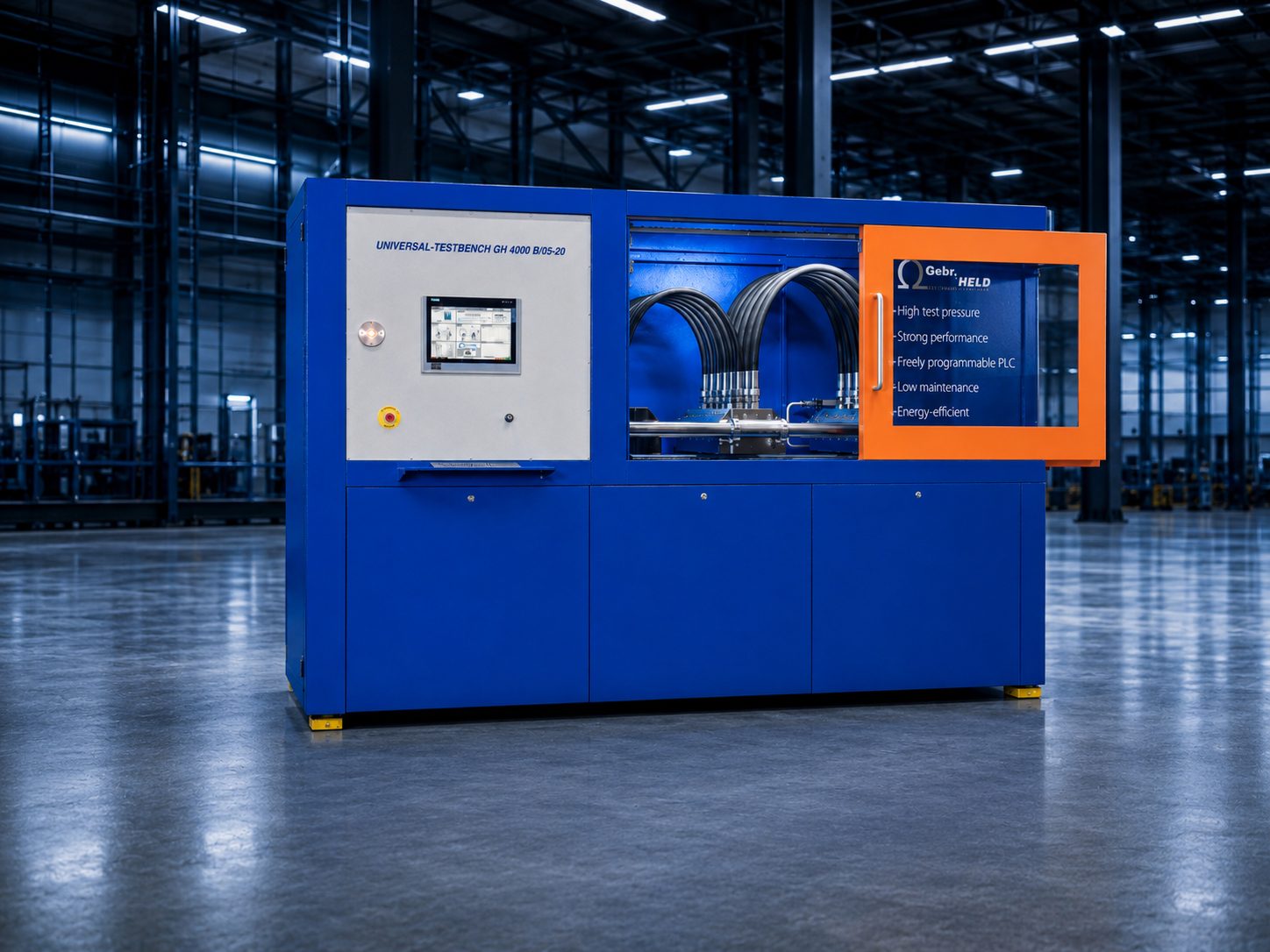

Die Kompakte

GH 4000 B/05-20
Für Impulsprüfungen ohne Bewegung

Die Kompakte ist die ideale Basis-Maschine für statische Impulsprüfungen nach DIN EN ISO 6803 – präzise, platzsparend und optional erweiterbar um die Spitzenwertkurve nach DIN EN ISO 6772.

Anwendung

Impulsprüfung nach DIN EN ISO 6803

Prüfdruck

1.500 bar

Prüfleistung

bis zu 420 cm³

Isobarische Prüfung

bis zu 12 Prüflinge simultan

Schlauchnennweite

bis DN 63 (2½″) – 350 bar

Anschlusswert

60 kW

Maße (L/B/H)

3.300 × 1.450 × 2.100 mm

Gewicht

4.000 kg

Optionale Erweiterung

DIN EN ISO 6772 (Peak-Kurve)

Erweiterte Leistung

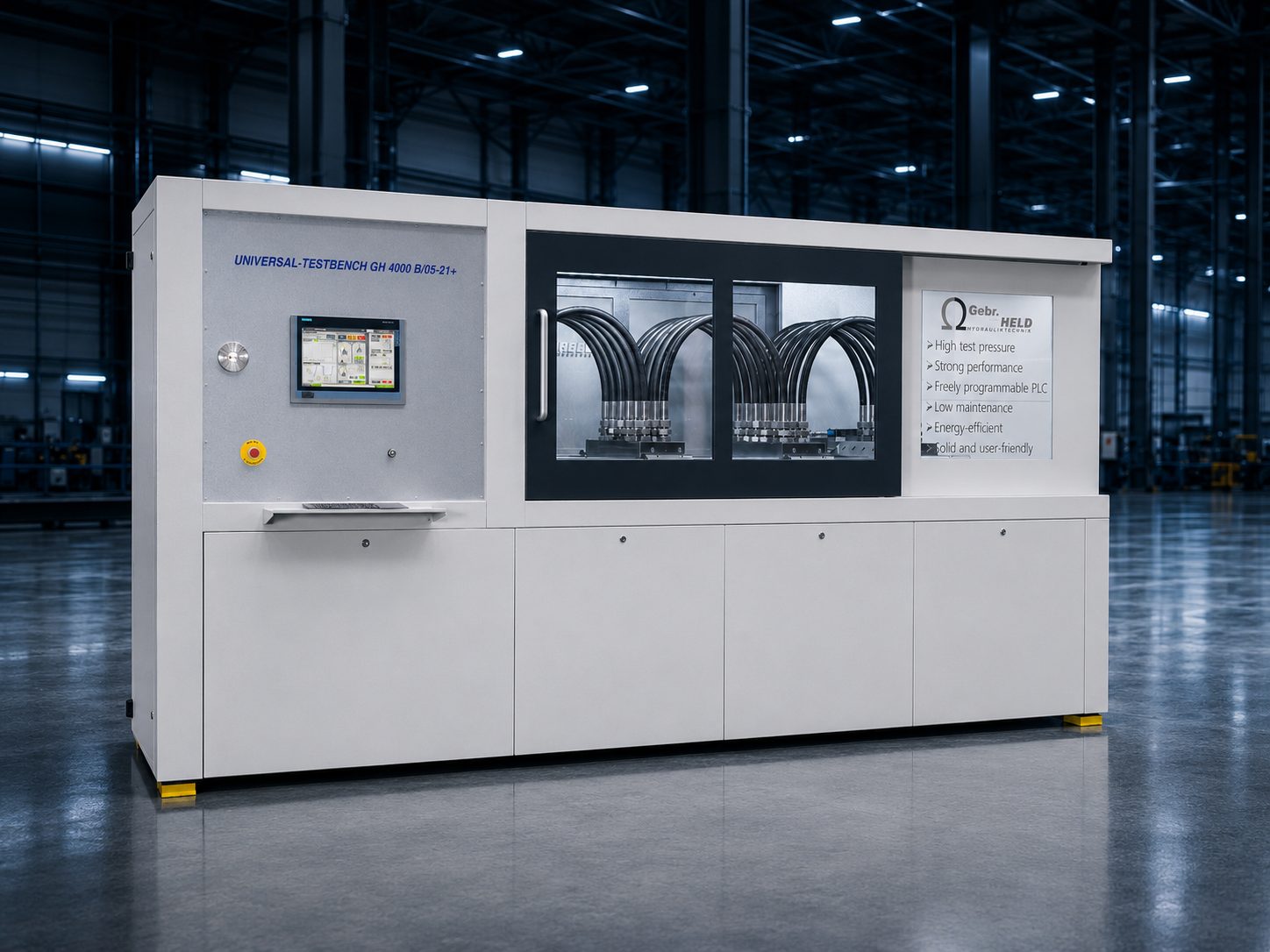

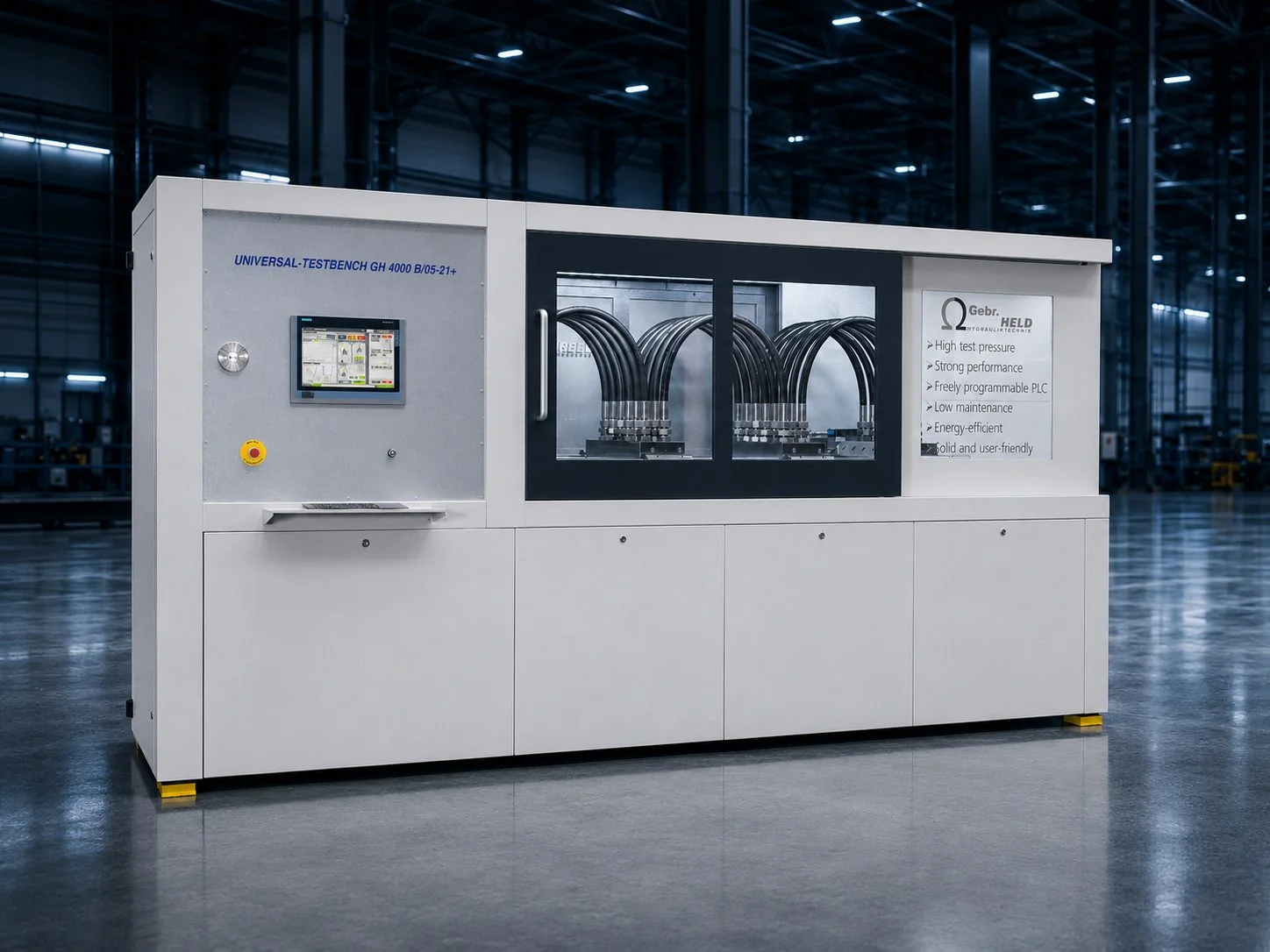

Die Kraftvolle

GH 4000 B/05-21 (Plus)
Für Impulsprüfungen ohne Bewegung

Die Kraftvolle erweitert die Kompakte um eine verlängerte Prüfkammer für große Nennweiten und eine höhere Prüfleistung. In der Plus-Variante sind Impulsprüfungen bis 2.000 bar möglich.

Anwendung

Impulsprüfung nach DIN EN ISO 6803

Prüfdruck

1.500 bar (2.000 bar Plus)

Prüfleistung

bis zu 800 cm³

Isobarische Prüfung

bis zu 18 Prüflinge simultan

Schlauchnennweite

bis DN 76 (3″)

Anschlusswert

60 kW (70 kW Plus)

Maße (L/B/H)

4.000 × 1.450 × 2.100 mm

Gewicht

4.600 kg

Optionale Erweiterung

DIN EN ISO 6772 (Peak-Kurve)

Komplettlösung

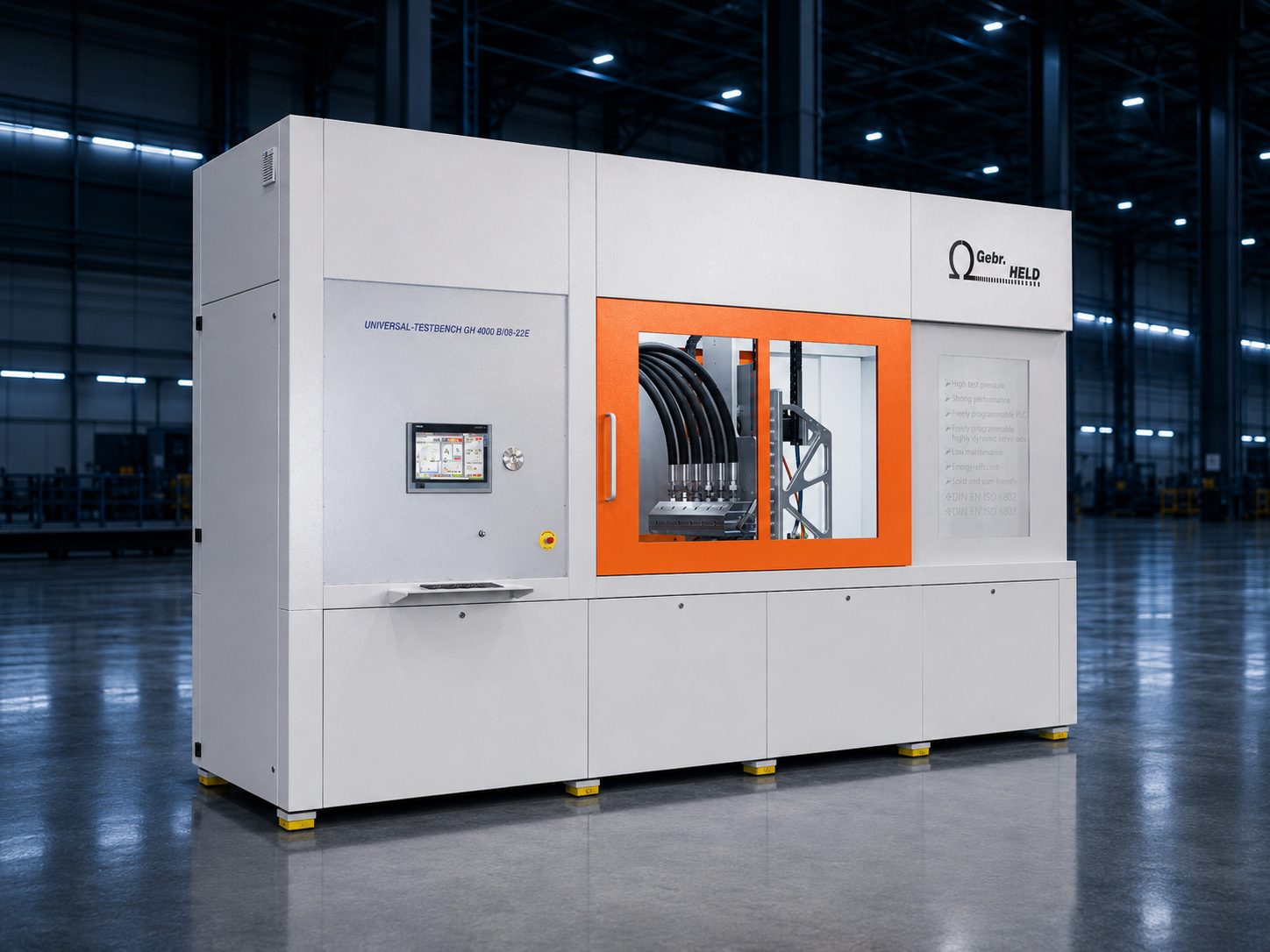

Die Dynamische

GH 4000 B/08-22E (Plus)
Für Impulsprüfungen mit Bewegung

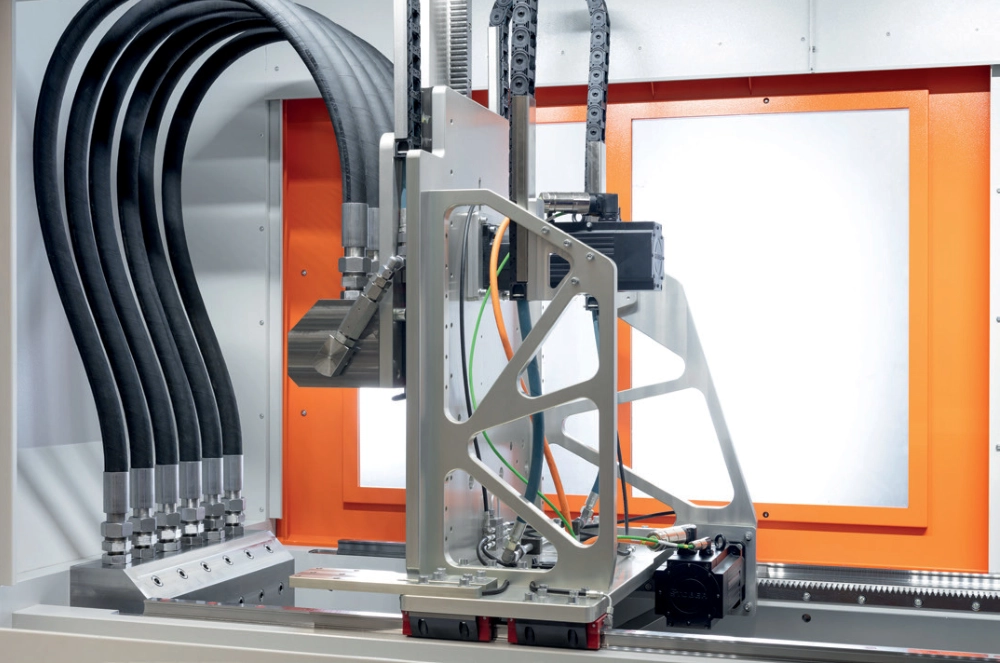

Die Dynamische ergänzt die Impulsprüfung um eine elektrisch gesteuerte, individuell anpassbare Bewegungsachse für Prüfungen mit wechselnder Biegung nach DIN EN ISO 6802 – eine Komplettlösung für höchste Qualitätsstandards.

Anwendung

Impuls- & Bewegungsprüfung nach DIN EN ISO 6803, 6802 (8032)

Prüfdruck

1.500 bar (2.000 bar Plus)

Prüfleistung

bis zu 900 cm³

Isobarische Prüfung

bis zu 18 Prüflinge simultan

Schlauchnennweite

bis DN 76 (3″) – 210 bar

Anschlusswert

70 kW (85 kW Plus)

Maße (L/B/H)

4.800 × 2.100 × 3.000 mm

Gewicht

7.000 kg

Optionale Erweiterung

DIN EN ISO 6772 (Peak-Kurve)

Normen & Zulassungen

Prüfungen nach anerkannten Standards

DIN EN ISO 6803 Impulsprüfung DIN EN ISO 6802 Bewegungsprüfung DIN EN ISO 6772 Peak-Kurve DIN EN ISO 8032 DIN EN ISO 6605 SAE J343 DIN EN ISO 4611 Kaltstart

Alle Prüfverfahren sind auf unseren Prüfständen frei programmierbar und individuell an Ihre Prüfanforderungen anpassbar.

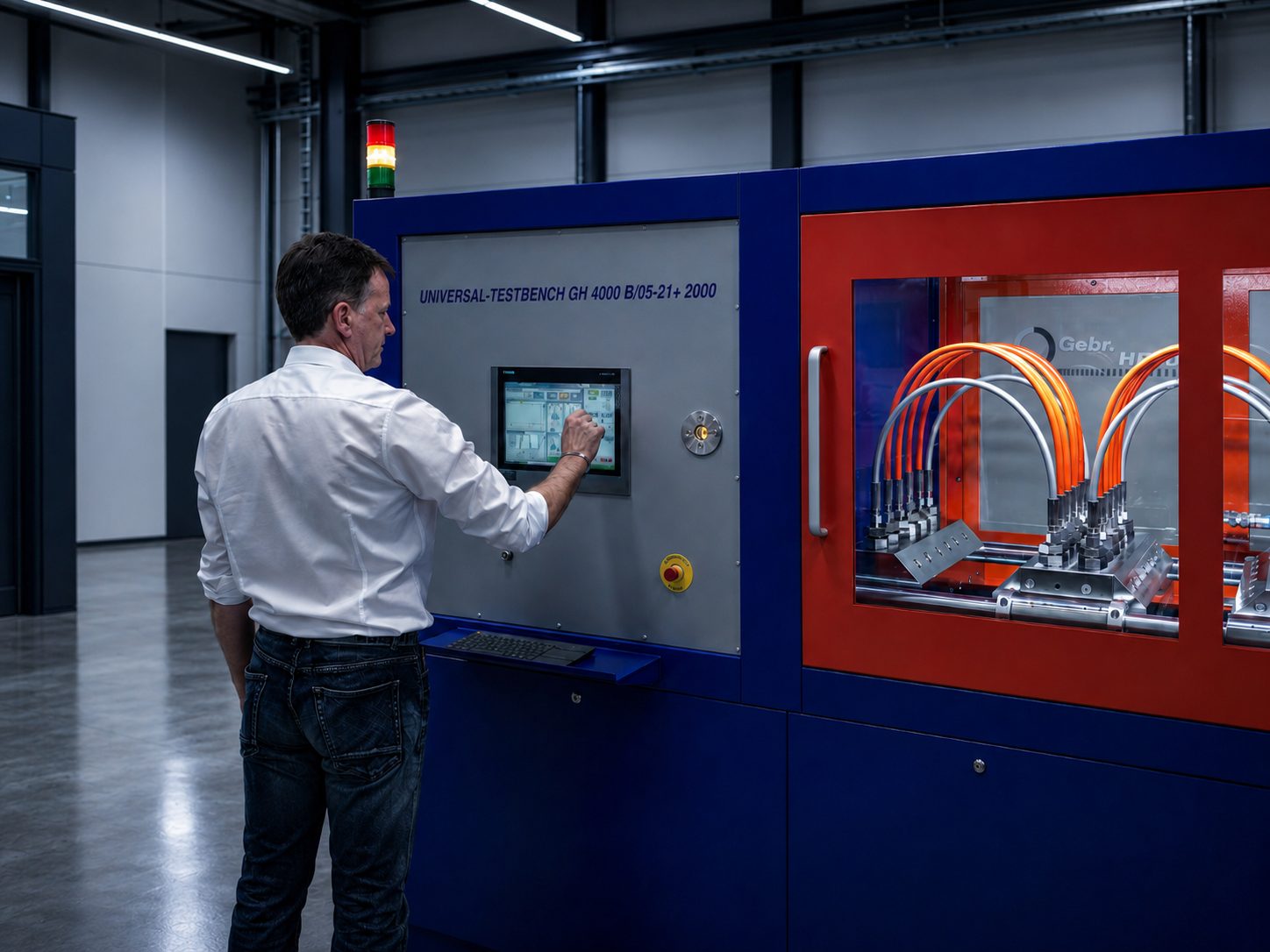

Prüftechniker bedient einen Impulsprüfstand im Testing Center von Gebr. HELD

Lohnprüfung

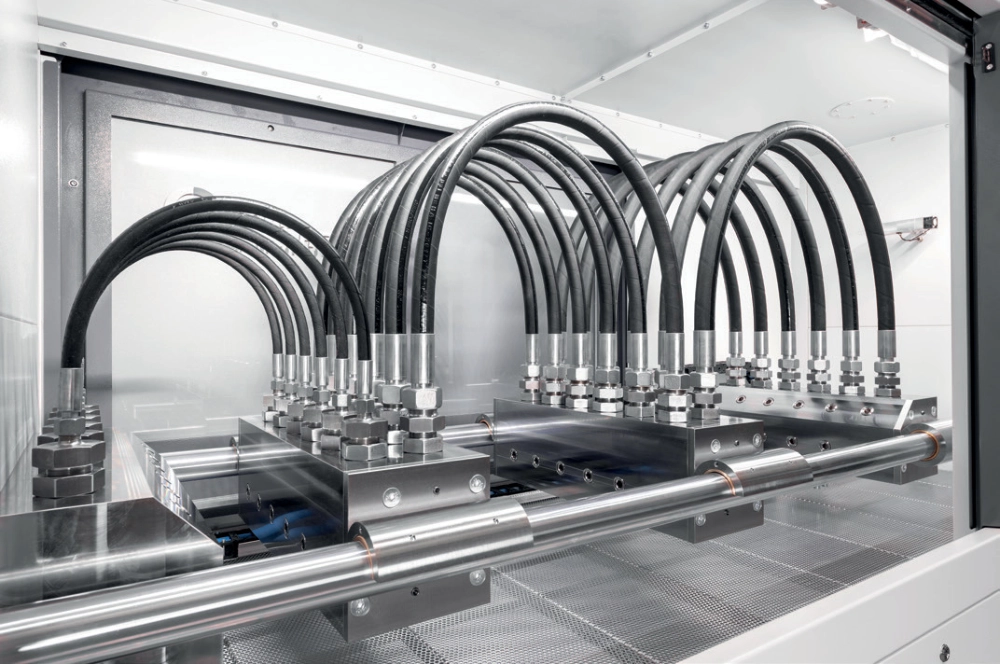

Unser Testing Center

Als langjähriger Schlauchkonfektionierer wissen wir, worauf es bei der Qualitätsprüfung ankommt. Unser Testing Center ist die kostensparende Alternative zum Kauf einer eigenen Maschine – betrieben von erfahrenen Prüftechnikern, die auf Ihre individuellen Anforderungen eingehen. Prüfergebnisse werden mit höchster Vertraulichkeit behandelt.

Lohnprüfung statt eigener Maschineninvestition
Standardmäßig bis 1.500 bar mit bis zu 6 Prüflingen, optional bis 2.000 bar und 18 Prüflinge
Kaltstartprogramm und Berstdruckprüfung optional möglich
Jederzeit Zutritt und 24h Live-Cam auf Ihre Prüfung
Vollständige Dokumentation aller Prüfergebnisse
