HFW
HELD-Foundry-Wedges.

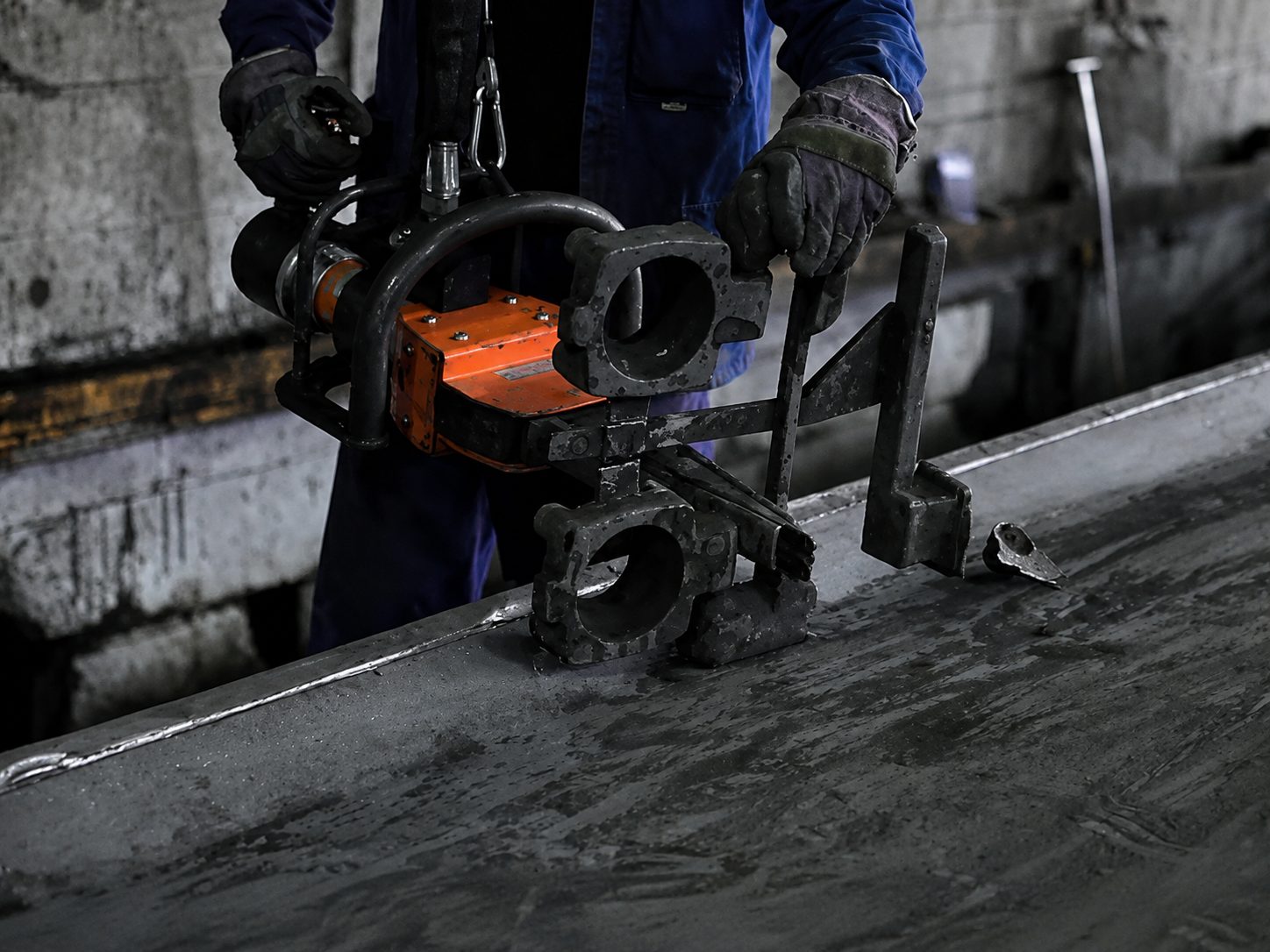

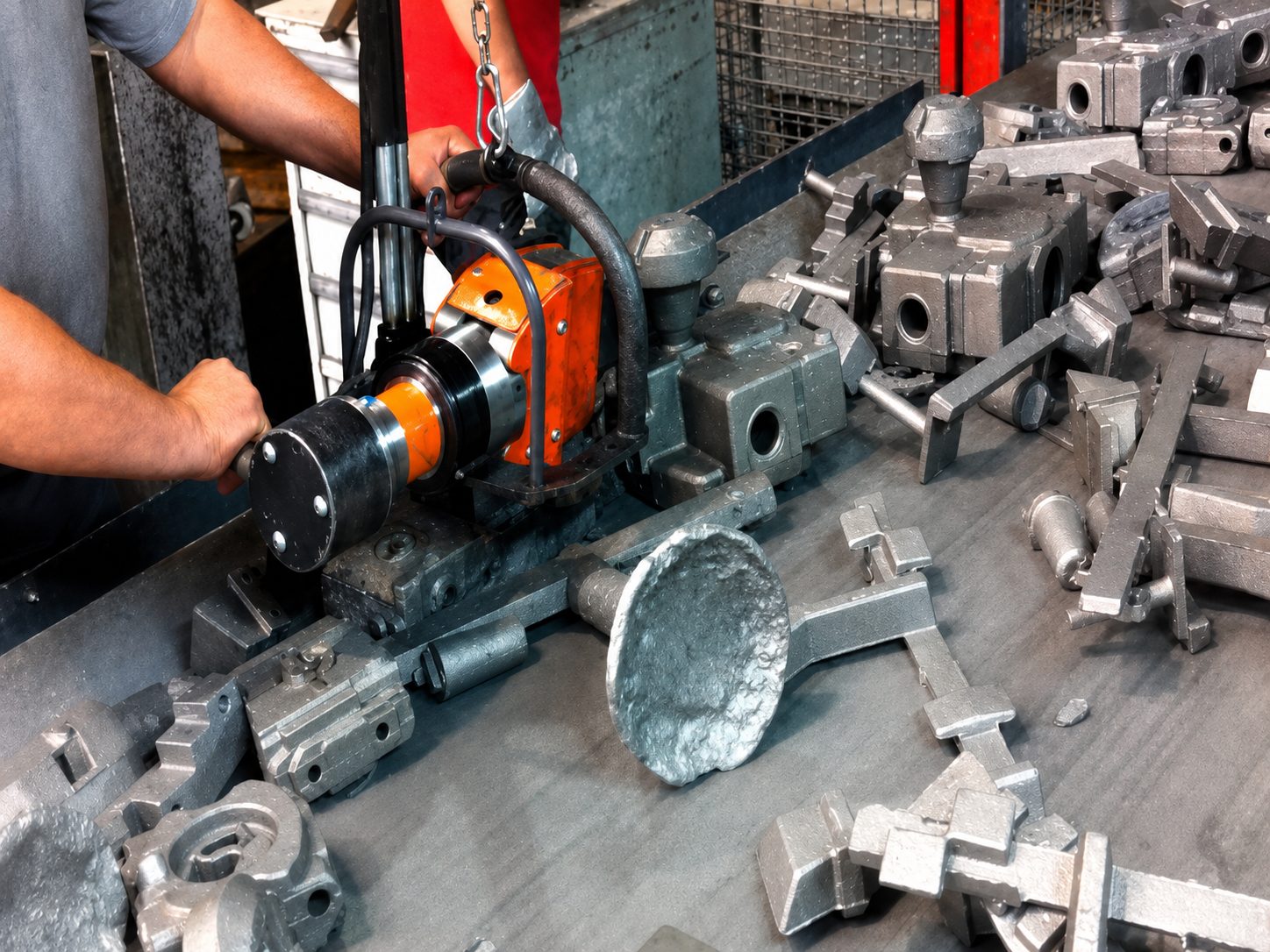

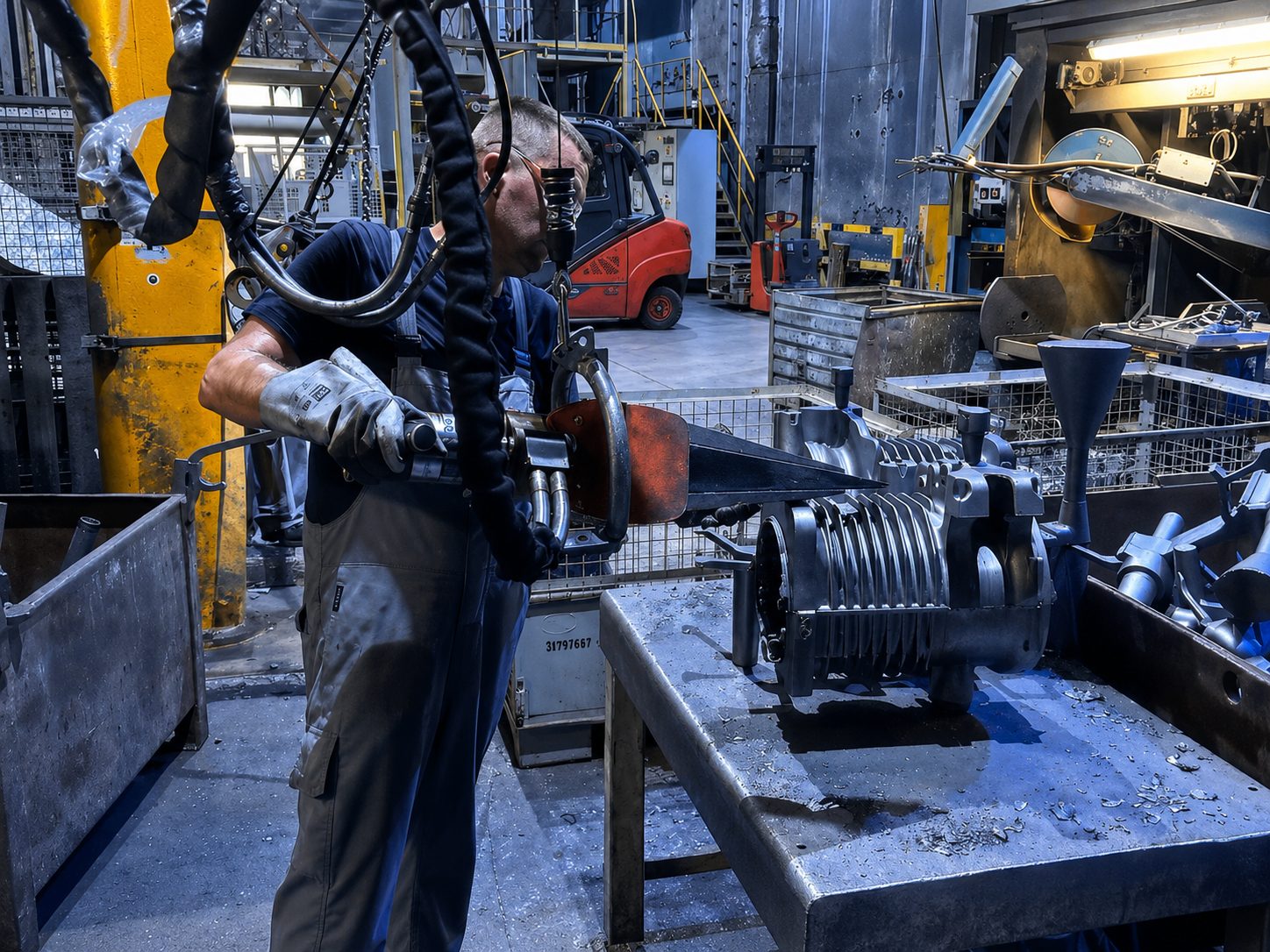

Gießereitrennkeile zum kontrollierten Trennen von Speisern und Steigern
kompakt, sicher und Made in Germany

Bis zu
30 Tonnen
Spreizkraft
< 30 Sekunden
Wechsel der Spreizbacken ohne Werkzeug
Made in Germany
Entwicklung, Fertigung und Prüfung im eigenen Haus
Unser Prinzip: Nur kontrollierte Kraft kann wirksam eingesetzt werden. Unsere langjährige Erfahrung als Hydraulik-Spezialist macht unsere Foundry Wedges leichter, kompakter, langlebiger und einfacher in der Anwendung.
Was unsere Foundry Wedges auszeichnet

Schnell, sicher und ausdauernd im Einsatz

Vier Eigenschaften, auf die sich Gießereien weltweit verlassen.

Schnell & einfach
Die Spreizbacken sind langlebig und lassen sich ganz ohne Werkzeug innerhalb von 30 Sekunden wechseln. Die Pumpe wird per Knopfdruck am Handgriff aktiviert.
Sicher im Betrieb

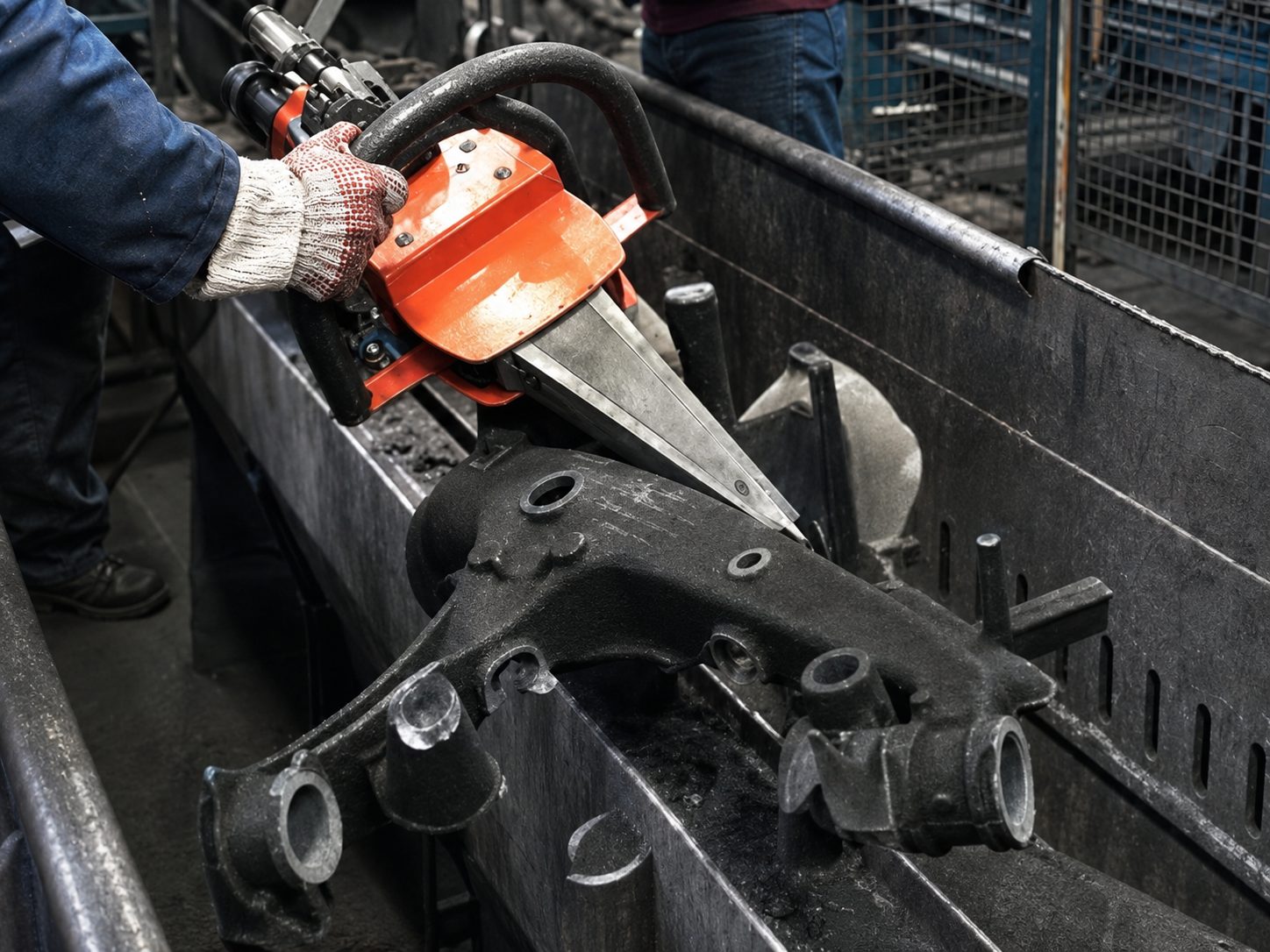

Vollständige Schutzabdeckung und Zweihandbedienung minimieren das Unfallrisiko. Ein sauberer, kontrollierter Schnitt sorgt dafür, dass Speiser und Steiger kontrolliert abbrechen.
Ergonomisch
Nahezu jeder Speiser und Steiger ist ohne Umpositionieren des Gussteils erreichbar. Die Multi-Rotatable-Variante lässt sich in jede Richtung positionieren – auch vertikal.
Wartungsfreundlich
Wenige bewegliche Teile sorgen für geringen Wartungsaufwand. Bel-Ray-Gleitbeschichtung, Handmuttern und Serviceanleitung gehören zum Lieferumfang.
Zwei Bauarten

Standard oder Multi-Rotatable

Für jede Positionierung die passende Foundry Wedge.

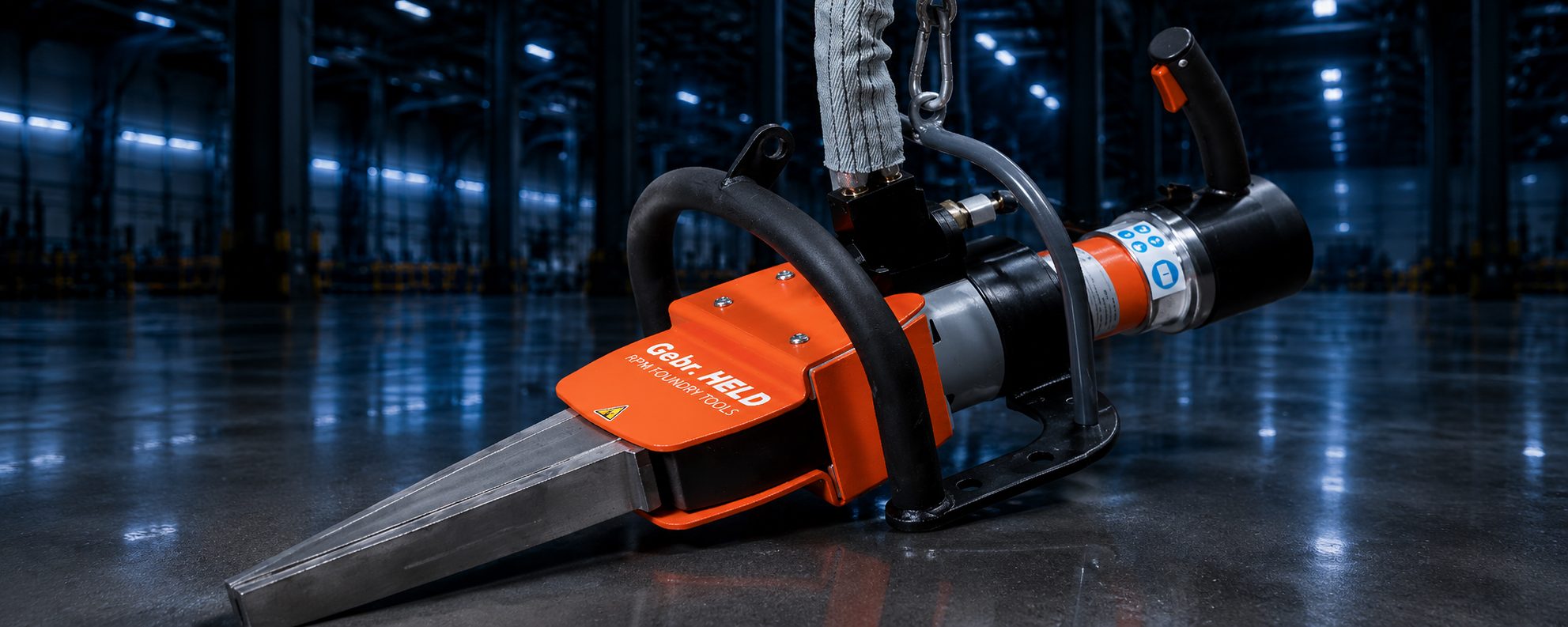

Foundry Wedge Standard
Klassiker

Foundry Wedge Standard

Zwei Aufhängepunkte für horizontale und Winkelpositionierung

HFW 926 – HFW 3018+
  • Kompakte Bauweise
  • Bedienung per Knopfdruck
  • Drehbar für einfache Positionierung
  • vermeidet schwere körperliche Belastung
  • sehr wartungsarm und langlebig

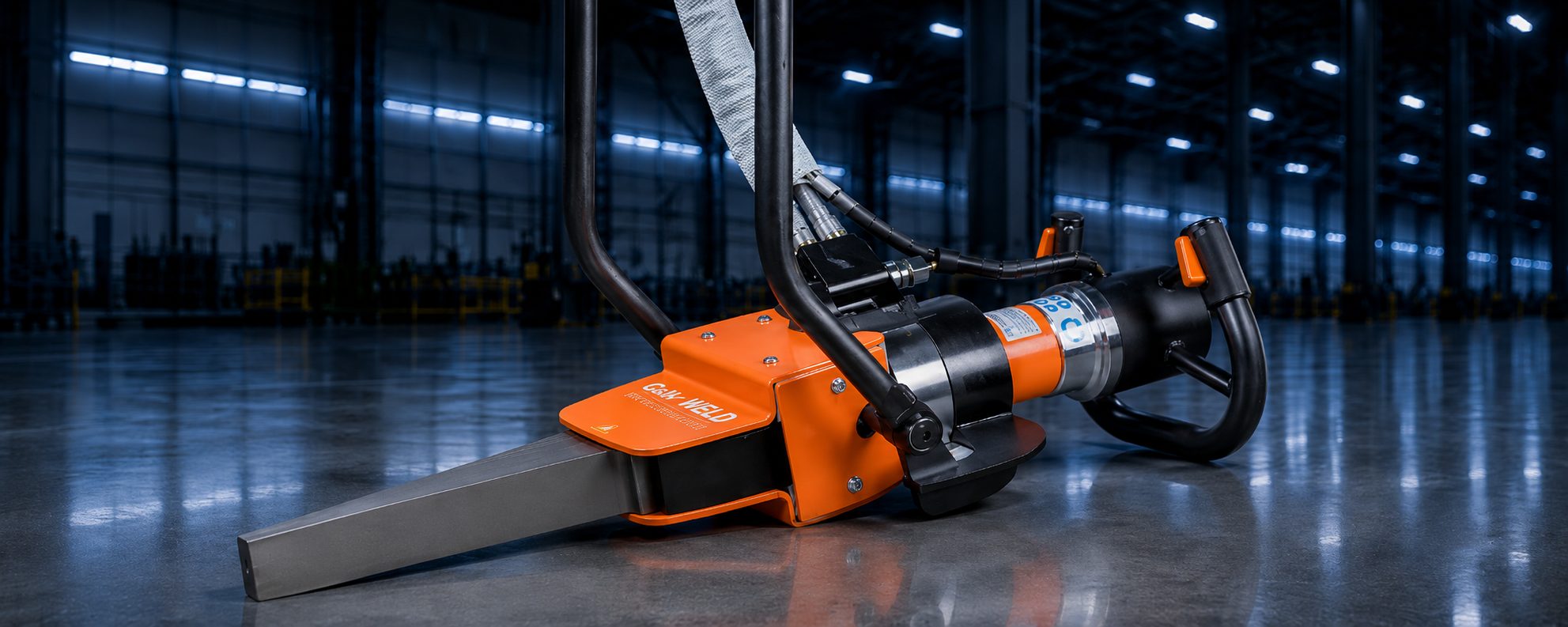

Foundry Wedge Multi-Rotatable
Flexibel

Foundry Wedge Multi-Rotatable

Einzigartiges Aufhängesystem für beliebige Positionierung, auch vertikal

HFW 1518 R / HFW 3018 R
  • Einzigartiges Aufhängesystem für die optimale Positionierung in jede erforderliche Richtung
  • Lenkerartiger Bediengriff für die flexible Bewegung der Wedge
  • geeignet für Links- und Rechtshänder durch Bedienknöpfe an beiden Enden des Handgriffs
Technische Daten

Baureihen im Überblick

Modell Typ Art.-Nr. max. Betriebsdruck max. Spreizkraft effektiver Spreizweg Gewicht betriebsbereit
HFW 926Standard130.102.005200 bar86 kN (8,8 t)26 mm19,6 kg
HFW 1226+Standard130.102.016200 bar121 kN (12,3 t)26 mm39,0 kg
HFW 1518+Standard130.102.013200 bar150 kN (15,3 t)18 mm42,7 kg
HFW 2426+Standard130.102.015200 bar242 kN (24,7 t)26 mm42,2 kg
HFW 3018+Standard130.102.012200 bar300 kN (30,6 t)18 mm48,3 kg
HFW 1518 RMulti-Rotatable130.102.020200 bar150 kN (15,3 t)18 mm45,7 kg
HFW 3018 RMulti-Rotatable130.102.025200 bar300 kN (30,6 t)18 mm51,3 kg

Herstellerangaben, technische Änderungen vorbehalten. Weitere Maße und Baugrößen auf Anfrage.

Zubehör

Alles rund um Ihren Trennkeil

Passendes Zubehör für Betrieb, Handling und Instandhaltung.

Antrieb

Pumpe 200 S 50 EN

Elektrisch angetriebene Hydraulikpumpe, inkl. 10 m Schlauch

200 bar
  • Elektromotor 400 VAC – 7,5 kW – 50 Hz – 3-phasig
  • Zykluszähler, Öl-Temperatur- und Ölstandsanzeige
  • Luft-/Ölkühler, Schalter für Wedge-Wartung
Handling

Mobiler Aufhängepunkt HMP-3-125

für Foundry Wedges

125 kg Traglast
  • Stabile Konstruktion mit verstellbaren Standfüßen
  • große Reichweite, flexible Positionierung
  • platzsparend, einfach per Gabelstapler zu bewegen
Ergonomie

Balancer

Für nahezu gewichtsloses Arbeiten mit dem Trennkeil

3 Traglastklassen
  • 15–20 kg für HFW 926
  • 35–45 kg für HFW 1226+, 1518+ und 2426+
  • 45–55 kg für HFW 3018+
Wartung

Service-Set & Ersatzteile

Alles für die regelmäßige Wartung Ihres Trennkeils

für jede Baugröße
  • Gleitbeschichtung Bel-Ray® (400 ml), Handmuttern T-Griff, Serviceanleitung
  • Spreizbacken und Zentralkeil je Baugröße einzeln erhältlich
Benutzerfreundlich
Kompakt und einfach zu bedienen – bei gleichzeitig hoher Arbeitsgeschwindigkeit. Kraftvoll.
Sicher
Ein sauberer, kontrollierter Schnitt verhindert unkontrolliertes Wegschießen von Material und Schäden am Gussteil. Der Trennkeil besteht aus so wenigen beweglichen Teilen wie möglich.
Wartungsfreundlich
Langlebige Spreizbacken lassen sich innerhalb von 30 Sekunden wechseln.
